產品概述

   FWK系列防爆溫控器主要用于防爆性氣體和粉塵環境的各種儀器儀表、電熱帶、電加熱器的控溫。

   可用于氣體兼粉塵防爆和高防護場合，產品通過CJEx防爆認證，防爆等級:Exd II CT4 Gb/Ex tD A21 IP66 T130℃，防護等級:IP66。

   可替代部分國外產品，因?yàn)橹袊�防爆�?biāo)準GB3836和國際標準IEC80079對應，防爆溫控器的核心部件選用韓國RAINBOW品牌的溫控芯，隔爆外殼為ZL102鋁合金壓鑄成形，經過高精度數控加工中心加工，再經過壓力測試、噴塑、組裝、絕緣測試、耐電壓測試等流程，合格后才出廠。

    可替代我公司原本的老產品(以塑料或膠木材料為外殼，內裝國產溫控芯，防爆等級為ExeII T4增安型、ExdII BT4隔爆型B級），現產品比老產品在外觀、機械強度、防爆等級和防護等級等方面都有了提高。

技術指標

 ◆  產品型號: FW-60 ( 100、120、200、S、T)

 ◆  控溫核心: 韓國RAINBOW液漲式機械溫控器

 ◆  額定電壓: 250VAC及以下

 ◆  動差范圍: ≤±4℃

 ◆  絕緣電阻: ≥50MΩ

 ◆  介電強度: 2000/1min

 ◆  防護等級: IP66

 ◆  進線格蘭: 黃銅鍍鎳防爆填料函M2O*1.5，適用線覽外徑:7-12mm

 ◆  FKW-S型: 為內裝OMEON溫控儀，帶PT100探頭，帶玻璃視窗，數顯，可在安全區任意設置溫度值。

 ◆  FKF-T型: 為內裝數顯溫控模塊，2路輸入（1路熱電偶作為保護控制，1路PT100作為工藝溫度控制），共同串聯控制1路繼電器輸出，帶玻璃視窗顯示工藝溫度值，可在防爆區斷電后打開蓋子設置工藝溫度值。

  1）結構為隔爆、防水、防塵型。外殼采用ZL102鋁合金壓鑄，CNC加工中心加工，2.0MPa水壓測試。

  2）防爆溫控器的核心控制元件分別為液脹式機械溫控器（韓國RAINBOW）、電子數顯式智能溫控器（日本OMRON）、智能雙控溫控模塊。

  3）配套黃銅鍍鎳防爆填料函M20*1.5，適用線纜外徑：7-12mm，可接電源線和恒功率并聯電熱帶；如需直接連接自限溫電熱帶，可更換其中一個格蘭（密封圈為8*14橢圓孔）。

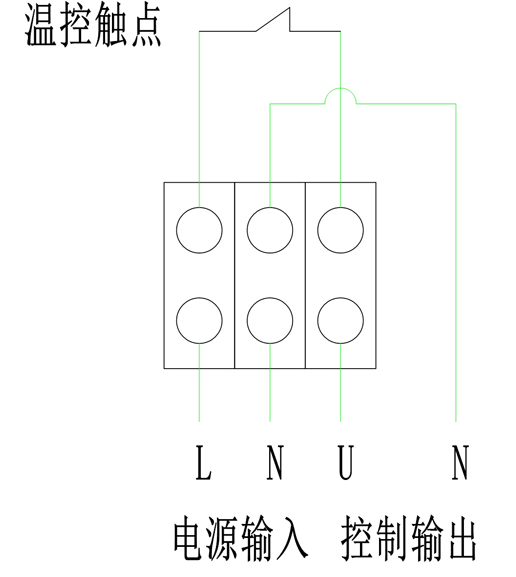

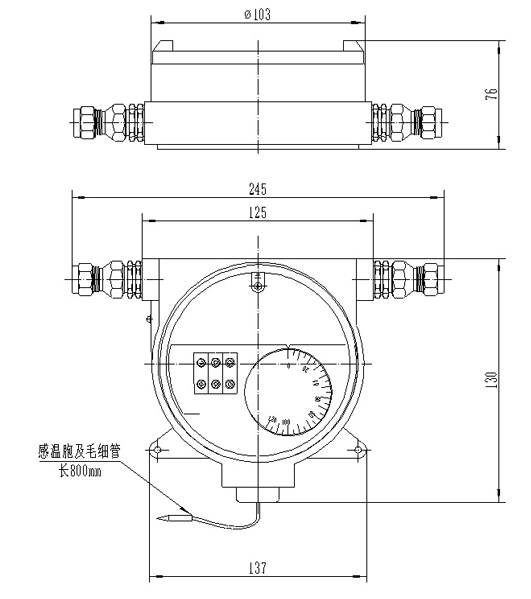

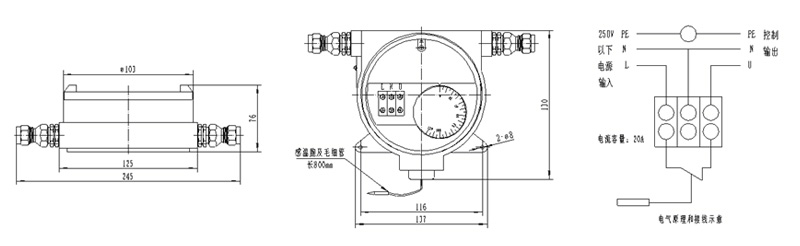

● 防爆溫控器（機械式，單控）

  產品型號：FWK-60、FWK-120、FWK-200

  溫控核芯：韓國RAINBOW液脹式溫控器

  動差范圍：≤±4℃

  額定電壓：250VAC及以下

  額定電流：≤20A

  控溫范圍：-20～60℃、0～120℃、0～200℃

● 防爆溫控器（機械式，雙探頭雙溫控串聯控制，高低溫，防爆限溫+介質控溫一體）

  產品型號：FWK-120/120、FWK-120/150

  溫控核芯：液脹式溫控器

  動差范圍：≤±4℃

  額定電壓：250VAC及以下

  額定電流：≤16A

  控溫范圍：定值溫控120℃/150℃，可調溫控30～120℃

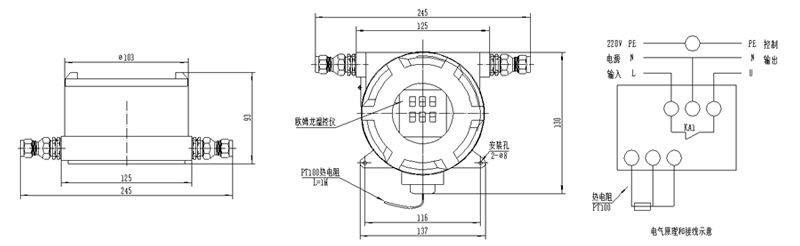

● 防爆溫控器（電子數顯式，OMRON智能溫控器）

  產品型號：FWK-S

  溫控核芯：OMRON智能數顯溫控器

  控溫范圍：0～200℃；動差范圍：≤±1℃

  額定電壓：220VAC；額定電流：≤3A

  傳感器：PT100，Ø4*1m

  溫度設置：在非防爆區，通電后設置

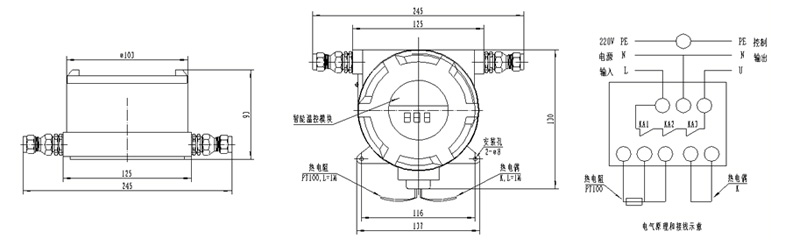

● 防爆溫控器（電子數顯式，智能溫控模塊，2路溫度輸入，3路開關串聯1路輸出）

  產品型號：FWK-T

  溫控核芯：智能溫控模塊

  控溫范圍：0～200℃；動差范圍：≤±1℃

  額定電壓：220V；額定電流：≤10A

  傳感器：熱電阻PT100，Ø4*1m；熱電偶K，Ø4*1m

  系統控制：通過熱電阻輸入信號到系統，控制工藝溫度回路的自動開關。通過熱電偶輸入信號到系統，控制保護溫度回路的自動開關和保險溫度回路的斷開。3個回路串聯成1路輸出。

  工藝溫度的設置：可在防爆區域現場斷電后打開接線盒蓋，通過3位式旋鈕設置，設置好了自動運行。

  保護溫度和保險溫度的設置：出廠前已設置，如要更改，須在非防爆區域通電進入電子菜單設置，設置好了自動運行。當工藝溫度、保護溫度控制回路故障，出現表面溫度超過保險溫度設定值，保險溫度控制回路會斷開電源，無輸出，溫度降低了也不能自動復位，須拆下來拿到非防爆區域，排除故障后，進入電子菜單人工復位，方可重新使用。
