技術特點
該產品在原脈沖電流法的基礎上進行了改進，共用高壓開關柜帶電顯示裝置的絕緣子式電容傳感器進行在線局部放電監測，檢測方法和結果符合IEC60270-2000及GB/T 7354-2003標準。
特點如下：
（1）高壓開關柜普遍配置了帶電顯示器，通過一個母線支撐絕緣子等效成的電容器和LED燈串聯實現對三相母線帶電情況進行指示。將該等效電容器作為脈沖電流法局部放電測試的耦合電容器，并通過集成了局放加強器的帶電顯示裝置外接測試系統實現對局部放電的在線監測。對三相信號同時采集、分析、處理，通過硬件算法將電網中的高次諧波干擾及其他的共模干擾濾除掉。使用開關柜原有的絕緣子等效電容器來進行監測，無須再增設電容傳感器，減少了安裝成本及布線。
（2）采用標準的PD信號發生器進行在線校準，，通過在線校準可以消除開關柜內部各種等效參數的影響，進而保證檢測的精度，符合國家標準和國際標準。

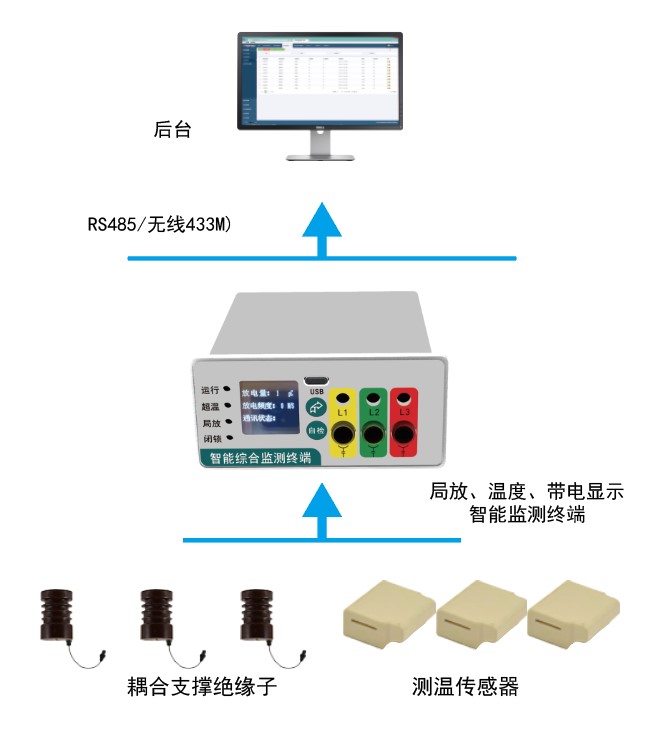

系統組成：

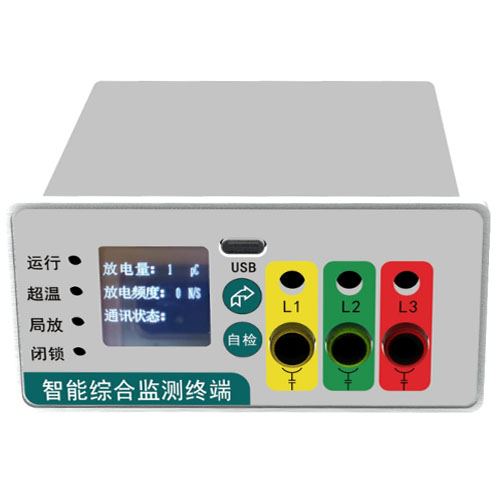

智能綜合監測終端，溫度傳感器（可選）
局放在線監測、帶電顯示功能、溫度監測
三相同步脈沖電流技術，局放監測可在線校準
技術參數
項 目
參數
安裝方式
前面板安裝、嵌入式
工作電壓
AC220V 50Hz
通訊方式
RS485/433MHz
接 口
Type-C
額定測量范圍
0～1000pC
耦合電容
3PF～150PF取決于設計
適合電壓等級
5KV～36KV 取決于設計
帶電指示
LCD
繼電器觸點
5A/250V AC 5A/30V DC
電 源
230V AC±10%
功 耗
3W
防護等級
IP54
工作溫度
-40℃～70℃
工作濕度
＜95%RH
海拔高度
＜4000m
前面板開孔尺寸
長×寬 92mm×44mm
外形尺寸
長×寬×深 100mm×48mm×107.7mm
開關柜局部放電在線監測（脈沖電流原理
◆開關柜帶電顯示功能（核相功能）
◆溫度監測
◆短路故障指示
◆接地故障指示

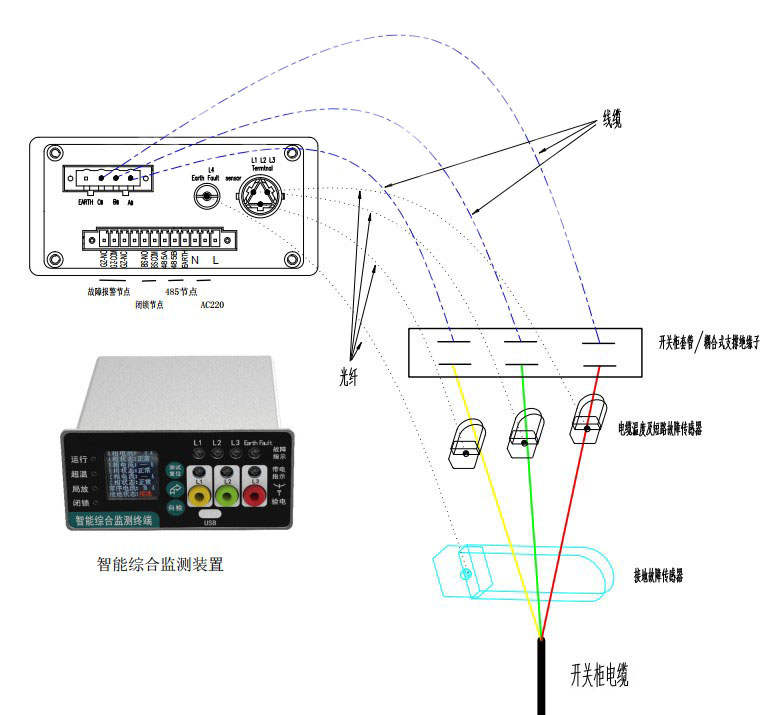

智能綜合監測終端，溫度傳感器，短路、接地故障傳感器，光纖線纜附件
局放在線監測、帶電顯示功能、溫度監測、短路故障監測、接地故障監測
三相同步脈沖電流技術，局放監測可在線校準

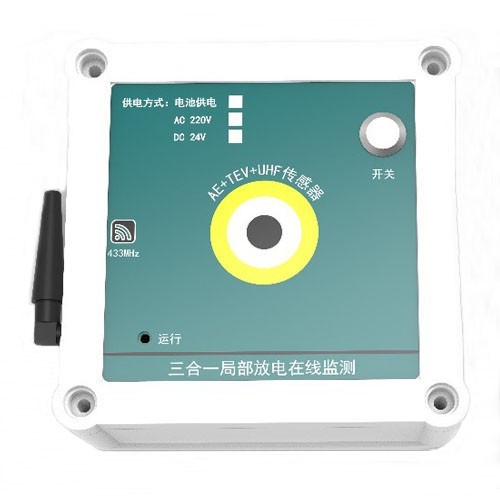

針對電氣設備接點部位由于材料老化、接觸不良、電流過載等因素引起的局部放電現象，且不宜探測的故障隱患，開發了能夠在設備帶電運行狀態下以及在高、低溫環境下長期穩定工作的無線三合一局放傳感器。
局部放電產生的聲波的頻譜很寬，可以從幾十Hz 到幾MHz，其中頻率低于 20kHz 的信號能夠被人耳聽到，而高于這一頻率的超聲波信號必須用超聲波傳感器才能接收到。通過測量超聲波信號的聲壓大小，可以推測出放電的強弱。信號頻率為高于20 kHz的聲波。對因局部放電而產生的頻率介于20kHz～200kHz區間的聲信號進行采集、分析、判斷的一種監測方法。
暫態地電波特指電氣設備中由于局部放電現象在電氣設備接地外殼及接地線中激勵的頻率在3-100MHz 之間的電磁波信號序列。高壓開關柜內部局部放電產生的電磁波可以通過金屬箱體的接縫處或氣體絕緣開關的襯墊傳播出去，同時產生一個暫態地電波，通過設備的金屬箱體外表面而傳到地下。對因局部放電產生的3~100MHz頻率的信號進行采集分析判斷。
指信號頻率介于300MHz-3000MHz范圍內的電磁波。每一次局部放電過程都伴隨著正負電荷的中和，并出現陡度很大的電流脈沖，同時向周圍輻射電磁波。開關柜內部局部放電時的電流脈沖能在內部激勵頻率高達500MHz~1500MHz的電磁波，產生的電磁波可以通過金屬箱體的接縫處、觀察窗或氣體絕緣開關的襯墊傳播出去。當放電間隙比較小、放電間隙的絕緣強度比較高時，放電過程的時間比較短、電流脈沖的陡度比較大，特高頻局放監測技術就是通過監測這種電磁波信號來實現局放監測功能。
產品名稱
三合一局部放電在線監測傳感器
供電方式
電池供電3.7V;AC220V;DC24V;DC12V
監測原理
暫態地電波、超聲波、特高頻
數據內容
局放量、放電次數、局放報警
安裝位置
電纜接頭、PT、支撐絕緣子等易產生局放現象位置
發射功率
不大于10dB
產品選型
|
產品名稱 |
局部放測溫在線監測終端 |
|||
|
型號 |
|
|
|
|
|
產品功能 |
局放+帶電指示+核相+閉鎖 |
局放+帶電指示+故障指示+核相+閉鎖 |
局放+帶電指示+電流+故障指示+核相+閉鎖 |
局放+帶電指示+電流+故障指示+核相+測溫+閉鎖 |
|
外形尺寸 |
長×寬×深 100mm×48mm×123mm |
|||
|
前面板開孔尺寸 |
長×寬 92mm×44mm |
|||
|
工作電壓 |
AC220V 50Hz |
|||
|
安裝方式 |
前面板安裝、嵌入式需開孔 |
|||
|
備注： 一般10KV環網柜電纜用3米；KYN-28用5米； 35KV KYN-61用8米；光纖線一套（可根據客戶需要訂制電纜長度）開關柜耦合式絕緣子的電容值下單得提前告知 |
||||
