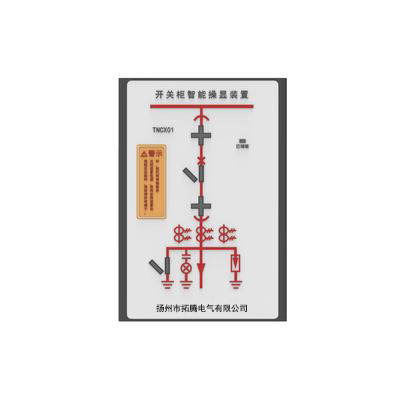

TNCX01

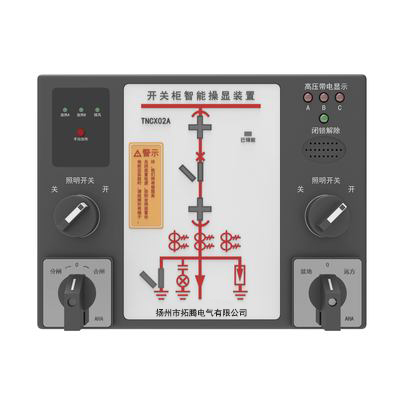

TNCX02A

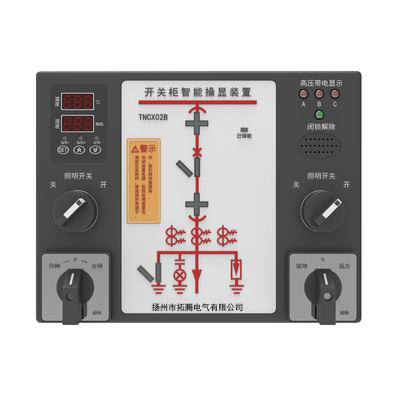

TNCX02B

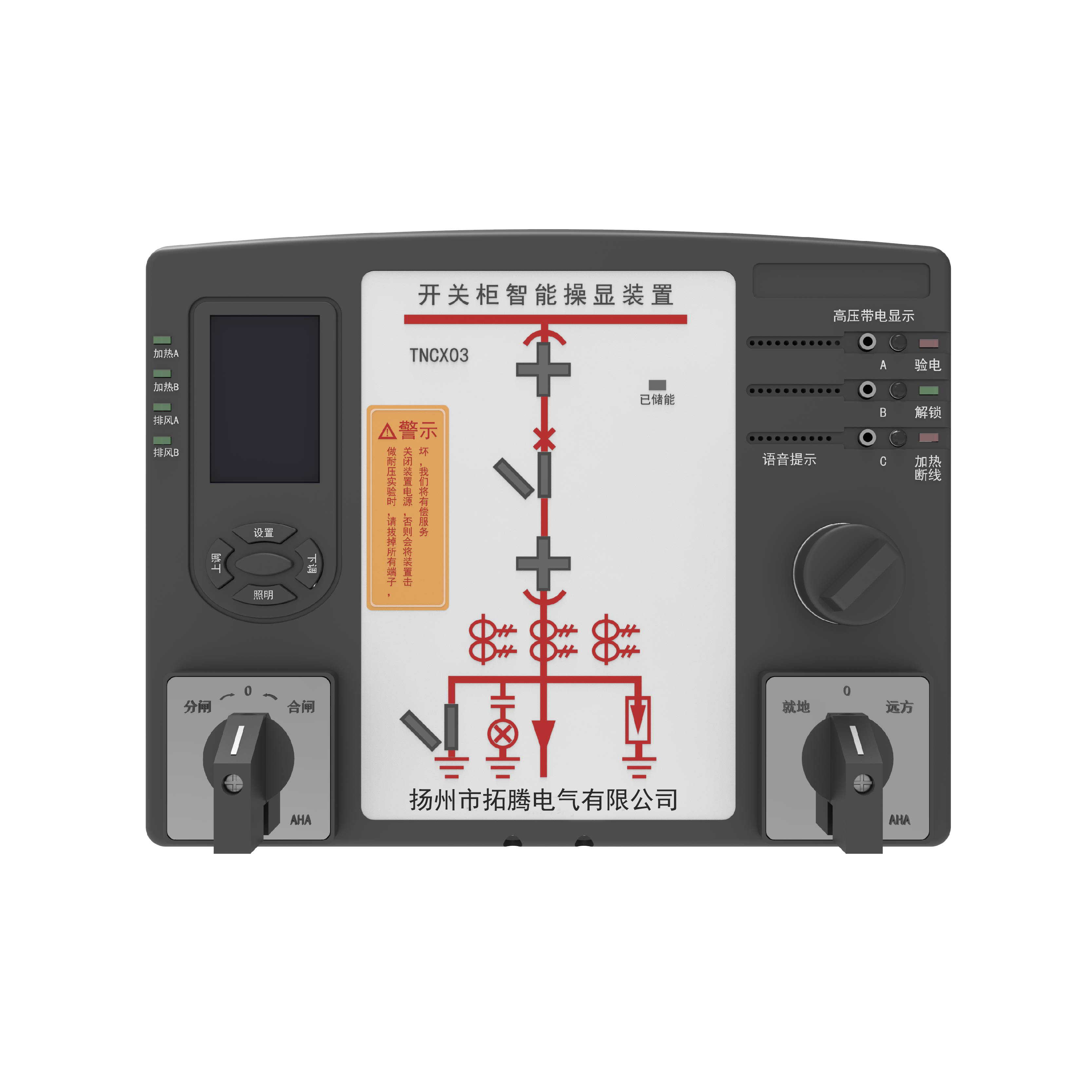

TNCX03
TNCX03A
TNCX04
TNCX05
TNCX05A

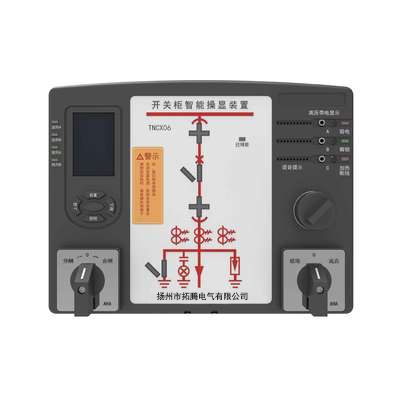

TNCX06

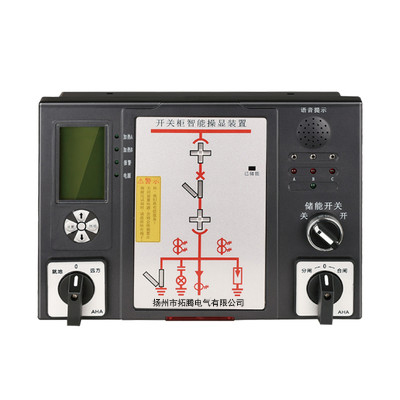

◆ 系統描述
該系列產品以一體化布局配套裝備于開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局,完善開關狀態的指示功能和安全性能。
該系列產品可用于 3~40KV戶內的開關柜、適用于中置柜、手車柜、固定柜、環網柜等多種開關柜,符合IEC255-22標準。
◆ 產品介紹
● 特殊功能·驗電、核相、帶電自檢、五防聯動、8路開關量、分合閘次數計錄、中英文版顯示可選，語音可選并可定制其他語言。
◆ 技術參數
使用環境 環境溫度：-10～55℃ 環境濕度：≤95%RH
溫度測量范圍 0～99℃
濕度測量范圍 99%RH
測量精度 溫度： ±1℃ 濕度：±3%RH
觸點容量 AC 220V/5A
電流、電壓 測量精度：±0.2%
有功功率 測量精度：±0.5%
無功功率 測量精度：±1%
抗電強度 外殼與端子之間＞AC 2KV
抗干擾 符合GB/1726.8-2008標準
電 源 AC85～265V/DC 110～370V
◆ 功能配置表
|
功能 |
狀態顯示儀 |
基礎型 |
數碼型 |
液晶型 |
電表型 |
測溫型 |
綜合型 |
|||
|
TNCX01A |
TNCX01 |
TNCX02A |
TNCX02B |
TNCX03 |
TNCX03A |
TNCX04 |
TNCX05 |
TNCX05A |
TNCX06 |
|
|
動態模擬圖顯示 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
高壓帶電顯示及閉鎖 |
選配 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
帶電自檢 |
/ |
/ |
/ |
/ |
選配 |
選配 |
選配 |
選配 |
選配 |
選配 |
|
溫濕度控制 |
/ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
加熱斷線 |
/ |
/ |
/ |
/ |
選配 |
選配 |
選配 |
選配 |
選配 |
選配 |
|
手動加熱 |
/ |
√ |
√ |
√ |
/ |
/ |
/ |
/ |
/ |
/ |
|
加熱輸出類型 |
/ |
無源 |
有源 |
有源 |
無源 |
無源 |
無源 |
無源 |
無源 |
無源 |
|
語音防誤 |
/ |
/ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
人體紅外感應/帶電語音提示 |
/ |
/ |
/ |
/ |
√ |
√ |
√ |
√ |
√ |
√ |
|
分合閘、遠方就地、儲能開關 |
/ |
/ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
分合閘次數記錄 |
/ |
/ |
/ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
主回路電力參數測量 |
/ |
/ |
/ |
/ |
/ |
/ |
√ |
/ |
/ |
√ |
|
無線測溫 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
√ |
√ |
√ |
|
RS485通訊接口 |
選配 |
選配 |
選配 |
選配 |
√ |
√ |
√ |
√ |
√ |
√ |
|
顯示方式 |
無顯示 |
無顯示 |
無顯示 |
數碼管 |
點陣液晶 |
點陣液晶 |
點陣液晶 |
點陣液晶 |
點陣液晶 |
點陣液晶 |
|
開孔尺寸 |
72×160 |
120×180 |
220×165 |
220×165 |
220×165 |
249×173 |
220×165 |
220×165 |
249×173 |
220×165 |
備注：
① 選配功能在做圖紙的時需標注確認
② 選配RS485功能時在型號最后加上S(標配RS485產品型號后面不需加S)
③ 帶無線測溫功能型號選型時按以下原則 3點測溫 6點測溫 9點測溫
